Typo |
Nome |
Vantaggi |
Moduli standard* |
Utensile |
Pezzo lavorato |
Dimensioni standard |
| Fresa da taglio dente per dente |
Z² | Regolazione semplice Forma perfetta |
m 0.03 - 1.00 |  |
 |
|
| Creatore | Origin | Rapidità di taglio Lavorazione pulita |
m 0.015 - 1.000 |  |
 |
|
| Creatore a codolo | Origin | Fresa di Ø 3 mm Ø del codolo 6 mm |
m 0.015 - 0.800 |
|
|
|
| Creatore a doppio senso | Origin Duplex | m 0.015 à 1.000 |  |
|
||
| Creatore a codolo a doppio senso | Origin Duplex | m 0.015 à 0.800 |  |
|
||
| Creatore a posizione unica (index) |
Revolution | Rapidità di taglio Piano di regolazione |
secondo il profilo |  |
 |
|
| Creatore da taglio frontale |
E2F | Ciclo corto Sbavature ridotte |
m 0.05 - 0.50 |  |
|
|
| Creatore da taglio conico |
Trinity | Piano di regolazione ogni typo di profilo possibile |
m 0.05 - 0.30 |
 |
 |
|
| Creatori per dentature ad evolvente ISO53 / DIN867 Qualità DIN AAAA |
8100 | m 0.05 - 1.00 |  |
 |
||
| Fresa di power skiving per ingranaggi interni | 8700 | m 0.05 - 1.00 |  |
 |
* Dipende dallo standard degli ingranaggi / Altri moduli su richiesta
Il taglio di ruote dentate è un’operazione di alta precisione. Si può fare in diversi modi. La migliore
soluzione è quella che sarà la più economica e che dipende da :
Da molti anni Louis Bélet propone ai suoi clienti ogni tipo di frese da taglio. Tutte sono state
testate e approvate con grande soddisfazione dai nostri clienti di referenza.
Il taglio dente per dente è un processo semplice, rapido e economico per i prototipi e le piccole serie. Permette di lavorare ogni tipo di dentatura, compreso i denti profondi e i profili asimmetrici. Louis Bélet fornisce le frese da taglio dente per dente in frese circolari o frese a T, e nelle dimensioni a scelta del cliente. Vi garantiamo la forma perfetta sul profilo.
► Dimensioni standard : Frese da taglio dente per dente (.PDF)
Le creatori “Origin” sono caratterizzate per la loro alta precisione sia dal profilo che dalla geometria della fresa. Alesaggio H3, perpendicolarità e parallelismo delle faccie della fresa, pulizia e regolarità del taglio sono
elementi primordiali. Louis Bélet ha voluto andare più lontano nel servizio e nelle specificità delle sue creatori. Abbiamo ascoltato i nostri clienti e abbiamo risolto i problemi che essi incontravano durante il taglio. Le creatori “Origin” si distinguono particolarmente nei piccolissimi moduli.
La dentatura con due creatori è utilizzata per produrre una dentatura senza bave. Si tratta di un processo funzionale, ma richiede un avvio talvolta laborioso. È necessario effettuare una regolazione per ogni creatore, e l’assemblaggio dei 2 creatori più il distanziale sull’albero porta-fresa provoca una perdita di precisione.
La Louis Bélet SA ha trovato una soluzione tecnica semplice che può essere utilizzata da tutti per risolvere questi problemi: i creatori ORIGIN DUPLEX.

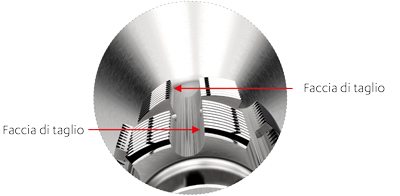

Realizzate in un pezzo solidale di metallo duro, queste frese hanno due aree di taglio, una a destra e una a sinistra. I due profili sono distanziati di un multiplo del passo.
Questo semplifica la gestione e programmazione e migliora sia la rotondità che la deformazione assiale.
La fresatura Index permette di tagliare le ruote che hanno un profilo non simmetrico, troppo profondo, o che non è possibile un taglio con un creatore convenzionale. La fresa e spedita con il piano di posizionamento.
Il taglio frontale pone molto spesso un problema di sbavature. Le frese E2F di Louis Bélet, permettono di diminuire fortemente queste sbavature integrando dei denti di abbozzamento e di finizione. Tutto questo garantendo la forma finale perfetta del profilo sul pezzo lavorato.
Il taglio di pignone conico è anche un specialità di Louis Bélet. La nostra concezione permette di tagliare tutti i pignoni conici, qualunque sia la forma del dente e del suo modulo.Queste frese possono essere utilizzate sù tutte le macchine da taglio.
