Typ
Name
Vorteile
Standardmodule*
Werkzeug
Werkstück
Standardmaße
Formfräser für Zahn
um Zahn Schneiden
Einfache Einstellungen
Perfekter Form
m 0.03 - 1.00 Formfräser für Zahn um Zahn Schneiden Zahnräder

► .PDF

Abwälzfräser Origin Schnelles Fräsen
Sehr saubere Bearbeitung
m 0.015 - 1.000 Abwälzfräser Zahnräder ► .PDF
Abwälzfräser
auf Schaft
Origin Fräser ab Ø 3 mm
Ø Schaft 6 mm
m 0.015 - 0.800 Fraise-mère origin pour taillage par génération roue dentée origin ► .PDF
Zwei-Wege Abwälzfräser Origin Duplex m 0.015 à 1.000 duplex roue dentée origin ► .PDF
Zwei-Wege Abwälzfräser auf schaft Origin Duplex m 0.015 à 0.800 duplex roue dentée origin ► .PDF
INDEX-Abwälzfräser für asymmetrische Zahnprofile Revolution Schnelles Fräsen
Einstellungsplan
nach Profil Einstell-Abwälzfräser für asymmetrische Zahnprofil asymmetrische Zahnprofil ► .PDF
Abwälzfräser für
frontale Verzahnung
E2F Kurzzyklus
Weniger Grat
m 0.05 - 0.50 Abwälzfräser für frontale Verzahnung frontale Verzahnung ► .PDF
Abwälzfräser für
konische Zahnräder
Trinity Einstellungsplan
Alle Profilarten möglich
m 0.05 - 0.30 Abwälzfräser für konische Zahnräder konische Zahnräder ► .PDF
Abwälzfräser für Evolventen-verzahnung
ISO53 / DIN867
DIN-Qualität AAAA
8100 m 0.05 - 1.00 8100 piece 8100 ► .PDF
Power Skiving Fräser für Innenverzahnungen 8700 m 0.05 - 1.00 8100 piece 8700 ► .PDF

*Abhängig vom Getriebe-Standard / Weitere Module auf Anfrage


Zahnrad-Fräsen ist ein hochpräziser Vorgang, der auf verschiedener Art und Weise ausgeführt
werden kann. Die beste Lösung sollte auch die wirtschaftlichste Lösung sein, je nach:

  • Menge der Werkstücke
  • Art der Werkstücke
  • Profilform der Verzahnung
  • Machine
  • Gewohnheiten und Fachwissen


Louis Bélet kann seit Jahren schon alle Typen Verzahnungsfräsen herstellen, alle gestestet und
von unseren Referenzkunden zur grössten Zufriedenheit verwendet und gutgeheissen.

Anfrage - Abwälzfräser

Füllen Sie dieses Formular und laden Sie Ihre Profil CAD-Dateien. Unsere technische Abteilung wird Ihre Bedürfnisse analysieren und Ihnen die angepassten Abwälzfräser und Dimensionen vorschlagen. Eine Antwort wird innerhalb von 24 Stunden erbracht werden. Je mehr Ihr Antrag vollständig ist, wird die Antwort schneller sein.

Ihre Firma
Kontakt Person
Werkstück
Infos: Fräser
Bemerkungen

20 + 18?

Z² - Formwerkzeuge Für zahn um zahn Fräsen

1 Colonne Z2

Einfache Einstellungen, Perfekter Form

Zahnrad-Fräsen nach der Einzelverzahnungsmethode ist ein einfacher und schneller Vorgang, der sich vor allem für Prototypen und Kleinserien lohnt. So können verschiedene Arten Verzahnungen, unter anderem auch tiefe Verzahnungen und asymmetrische Profile gefräst werden. Louis Bélet bietet Verzahnungsfräsen für Zahn um Zahn fräsen als Zirkularfräser oder T-Fräser in Abmessungen auf Wunsch des Kunden. Wir garantieren eine perfekte Form auf dem Profil.

► Standardabmessungen : Formwerkzeuge Für zahn um zahn Fräsen (.PDF)

► Flyer : Zahnrad- und Pignons-Herstellung im Einzelschnitt-Verfahren (.PDF)

ORIGIN - Abwälzfräser

1 Colonne origin

Schnelles Fräsen, Sehr saubere Bearbeitung

Unsere „Origin“ Walzfräser zeichnen sich durch eine hohe Genauigkeit vom Profil und von der Fräsgeometrie aus. Bohrung H3, Rechtwinkligkeit und Parallelität der Fräseseiten, Sauberkeit und Regelmässigkeit der Bearbeitung sind dabei unabdinglich. Louis Bélet möchte noch weiter gehen in Sachen Service und Eigenschaften der Walzfräsen, und hat sich den Kunden angenommen und die Probleme gelöst die sich beim Fräsen ergeben. Die „Origin“ Walzfräsen bewähren sich vor allem bei den sehr kleinen Modulen.

► Standardabmessungen : Abwälzfräser (.PDF)

ORIGIN DUPLEX - Abwälzfräser

Das Wälzfräsen mit zwei Abwälzfräsern ist ein Verfahren, das bekannt ist für die gratfreie Herstellung von Zahnprofilen. Es ist ein funktionserprobter und bewährter Herstellungsprozess, der jedoch oftmals eine lange und mühsame Einrichtung der Fräser mit sich bringt. Dabei ist es notwendig, für jeden Fräser eine individuelle Einstellung des Fräsdorns und Abstandhalters vorzunehmen. In diesem Zusammenhang kommt es oft zu einem schlechten Rundlauf und einer Krümmung des Fräsers.

Louis Bélet SA hat eine einfache Lösung gefunden um diese Probleme zu vermeiden und das Einrichten zu vereinfachen : ORIGIN DUPLEX Abwälzfräser.

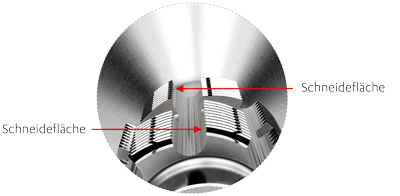

Diese aus einem Stück Vollhartmetall gefertigten Fräser haben zwei Schneidbereiche, einen rechts- und einen links-schneidend. Die beiden Profile haben einen Abstand von einem Vielfachen der Teilung.

Dies vereinfacht die Einstellung. Darüber hinaus werden Rundlauf und axialer Verzug stark reduziert.

► Standardabmessungen : Abwälzfräser DUPLEX (.PDF)

► Standardabmessungen : Abwälzfräser DUPLEX auf schaft (.PDF)




schneideflache

REVOLUTION - INDEX-Abwälzfräser für asymmetrische Zahnprofile

1 Colonne revolution

Schnelles Fräsen, Einstellungsplan

Mit Index-Fräsen können Räder mit einem asymmetrischen Profil bearbeitet werden sowie Räder mit einem zu tiefen Profil für die traditionelle Walzfräser. Diese Fräse wird mit Positionierungsplan geliefert.

► Standardabmessungen : INDEX-Abwälzfräser für asymmetrische Zahnprofile (.PDF)

E2F - Abwälzfräser für frontale Verzahnung

1 Colonne E2F

Kurzzyklus Weniger Grat

Beim Frontalfräsen stellt sich häufig das Problem der Grat. Die E2F-Fräsen von Louis Bélet verringern die Grat erheblich durch den Einbau von Vorschleif- und Feinzähne, und garantieren gleichzeitig ein perfektes Profil des Werkstückes.

► Standardabmessungen : Abwälzfräser für frontale Verzahnung (.PDF)

► Flyer Wälzfräser für asymmetrische Verzahnung Fräser für stirnseitige Verzahnung Formstempel (.PDF)

TRINITY - Abwälzfräser für konische zahnräder

1 Colonne trinity

Einstellungsplan, Alle Profilarten möglich

Eine weitere Spezialität von Louis Bélet ist das Fräsen konischer Ritzel. Mit unserem Konzept können alle konischen Ritzel gefräst werden, unabhängig von der Form und dem Modul der Verzahnung. Diese Fräsen können auf alle Maschinen eingesetzt werden.

► Standardabmessungen : Abwälzfräser für konische zahnräder (.PDF)
