MEDTECH

PROTHÈSES DE GENOU

Plateau tibial
Matière: UHMWPE


Outils	Fraise de forme
Spécificités de l’outil	Précision du profil Arêtes de coupe régulière Géométrie de coupe adaptée à la matière
Opération	Fraisage de forme de la zone d’appui
Résultat / Avis Client		Surface usinée lisse et régulière


Outils	REF. 3200
Spécificités de l’outil	Goujure large pour l’évacuation des copeaux Arêtes vives
Opération	Fraisage ébauche et finition
Résultat / Avis Client		Gros débit copeaux Bavures minimes

Tige fémorale
Matière: Chrome Cobalt


Outils	REF. 112 / 112-1
Spécificités de l’outil	Grande précision du cône Carbure spécifique résistant à l’usure
Opération	Fraisage par interpolation de l’appui conique
Résultat / Avis Client		Etat de surface impeccable


Outils	REF. 3100
Spécificités de l’outil	Fraise EXPERT pour titane Angle d’hélice important pour un appui constant dans la matière
Opération	Fraisage ébauche et finition
Résultat / Avis Client		«En utilisant les paramètres de coupe fournis pour Louis Bélet, nous avons grandement amélioré notre productivité»

Insert
Matière: polyéthylène


Outils	Plaquette sur mesure
Spécificités de l’outil	Dégagements sur la plaquette et le porte-outil pour permettre d’usiner toute la forme intérieure
Opération	Finition de la sphère interne
Résultat / Avis Client		Forme adaptée pour tournage sans interruption

Axe de transmission pour robot chirurgical
Matière: Acier inox


Outils	Plaquette profilée
Spécificités de l’outil	Dégagements en dépouille sur plusieurs angles pour éviter tout frottement
Opération	Usinage d’une denture circulaire par enfonçage d’une plaquette profilée
Résultat / Avis Client		Profil parfait en un passage «La solution Louis Bélet a été la plus simple et la plus rapide à mettre en oeuvre»

Raccord rapide / Coupleur
Matière: Titane


Outils	Foret à bout plat sur mesure
Spécificités de l’outil	Coupe centrale optimisée Grand dégagement pour ne pas toucher la pièce
Opération	Perçage de trous à fond plat Planéité < 1 µm
Résultat / Avis Client		4 fois plus de pièces usinées par outil! Temps d’usinage divisé par deux!

Lames de shavers
Matière: Acier inox 410


Outils	Ref. 370 - foret EXPERT inox
Spécificités de l’outil	Angle d’hélice variable Brise-copeaux intégrés
Opération	Perçage de lames de shavers pour arthroscopie
Résultat / Avis Client		«Le foret concurrent que j’utilisais auparavant ne tenait que 5’000 trous, contre 65’000 trous pour le foret 370, bluffant!

Implant rachidien
Matière: PEEK


Outils	Outil PCD Z2
Spécificités de l’outil	Affûté au laser Outil réaffûtable
Opération	Usinage de «pyramides» par trajectoires croisées
Résultat / Avis Client		Bonne tenue sur la durée Qualité d’usinage constante


Outils	Ref. 300 - Foret EXPERT pour matériaux composites
Spécificités de l’outil	Foret avec revêtement type diamant Affûtage optimisé pour les composites
Opération	Perçage en pleine matière sans centrage
Résultat / Avis Client		Trous très propres Pas d’arrachage de fibres ni de délamination

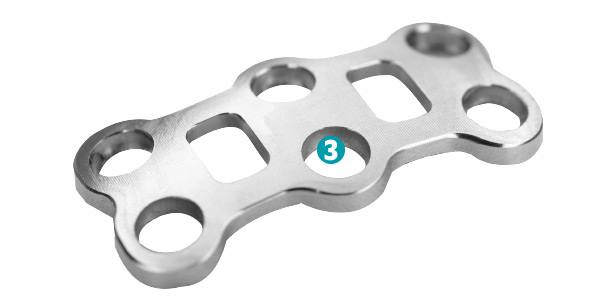

Plaque d’ostéosynthèse
Matière: Titane

plaque osteosynthese


Outils	Fraise de forme sur mesure
Spécificités de l’outil	Nuance de carbure spécifique Certificats de conformité du profil
Opération	Fraisage des parois concaves
Résultat / Avis Client		«Les profils des parois usinées sont toujours parfaits»

Vis à os
Matière: Titane / Acier inox
Options d’usinage: fraisage ou emboutissage


Outils	Ref. 1430/1450 - Microfraise pour usinage profond		Poinçon de forme
Spécificités de l’outil	Long dégagement pour fraisage profond Coupe centrale pour pénétration axiale		Creux important à l’extrémité Polissage de la partie utile Tolérances de forme très serrées
Opération	Fraisage d’une empreinte de vis hexalobe		Finition de l’empreinte hexalobe par emboutissage
Résultat / Avis Client		Aucune bavure Etat de surface impeccable «Phenomenally better»		«Nous demandons parfois des tolérances impossibles, que Louis Bélet a toujours pu assumer»

Tête
Matière: Titane


Outils	Tourbillonneur compensé
Spécificités de l’outil	Outil dans l’axe du filet, pas d’inclinaison nécessaire Profil de l’outil calculé pour compenser la déformation du profil
Opération	Filetage par tourbillonnage de filets complexes
Résultat / Avis Client		«Louis Bélet nous a sauvé!» Forme de filet impossible à faire autrement


Outils	Set de fraises circulaires
Spécificités de l’outil	Taille alternée pour équilibrer les contraintes
Opération	Fraisage rainure et rayons latéraux
Résultat / Avis Client		Rapidité du fraisage Grande durée de vie

Implants dentaires
Matière: Titane


Outils	Ref. 353
Spécificités de l’outil	Foret 3 lèvres Hélice 34° Affûtage optimisé
Opération	Perçage en plein matière
Résultat / Avis Client		Tolérance des trous ± 1 µm


Outils	Outil à fileter sur mesure
Spécificités de l’outil	Optimisé selon la pièce à usiner Profil alterné M1.20
Opération	Filetage par interpolation en une passe
Résultat / Avis Client		«Unglaublich!» > 60’000 filets usinés sans changer ni réaffûter l’outil

Pont (bridge)
Matière: Chrome cobalt

pont


Outils	Ref. 3320
Spécificités de l’outil	Arête de coupe robuste Grande gamme de dimensions
Opération	Fraisage par balayage de la pièce entière
Résultat / Avis Client		«Quelque soit la matière du pont, nous trouvons toujours chez Louis Bélet l’outil idéal»

Vis dentaire
Matière: Titane / Acier inox / Chrome cobalt

vis dentaire


Outils	Ref. 5000
Spécificités de l’outil	Selon normes NIHS, autres normes possibles Profils calculés pour compenser la déformation sur les pièces filetées Temps de cycle extrêmement courts, de l’ordre de la seconde
Opération	Filetage par polygonage
Résultat / Avis Client		«Le profil est parfait et dans les tolérances les plus serrées ... Et cela se vérifie dans la durée.»
