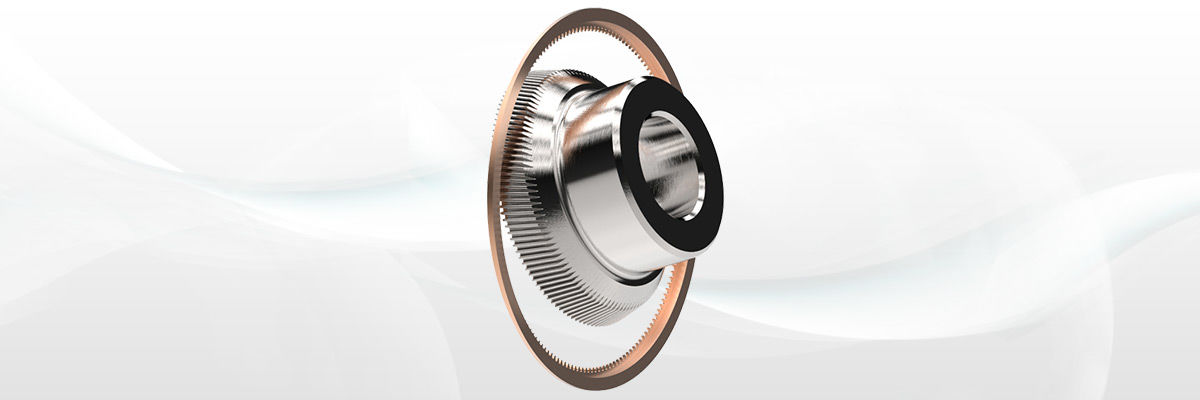

Micro-skiving

Taglio di micro-dentatura interna di alta qualità ad una velocità senza precedenti

RIF. 8700

Il skiving o taglio di ingranaggi interni è nota e ampiamente utilizzata nell’industria meccanica da molti anni, in moduli superiori a 0,5 e nelle forme standard dei denti.

Il microskiving è stato sviluppato per consentire l’utilizzo della tecnica di skiving alle micro-dentature interne, utilizzando moduli ben al di sotto dello 0,5. Il processo generale è lo stesso dei moduli attuali, ma con un fattore di scala molto piccolo. Le requisiti di precisione, forma, bave e finitura superficiale diventano molto più elevate.

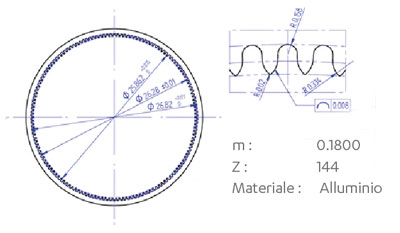

Supponiamo che questa parte sia tagliata:




  • Piccolo modulo
  • Grande numero di denti
  • Parte con spessore sottili
  • Materiale morbido


  • Profilo speciale dell’orologeria non standardizzato e non adatto al taglio tradizionale di ruote dentate
  • Piccola altezza della forma
  • Piccoli raggi in vertici e fondi di denti

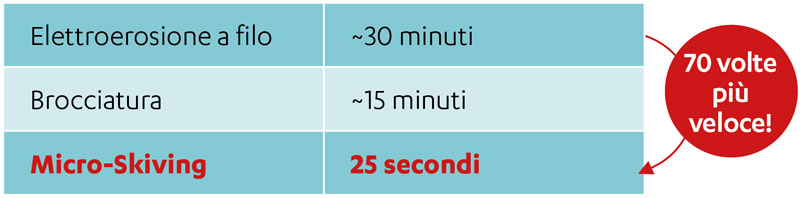

Tempi di taglio comparativi per il pezzo di riferimento :



Altezze di profilo di qualche centesimo e forme speciali dei denti richiedono processi di produzione di utensili specifici, utilizzando software e macchine personalizzati. Questa evoluzione estende le possibilità di una produzione dia alta qualità molto veloce, precisa e in volume di ingranaggi con micro-dentature interni. Questo tipo di ruota dentata è sempre più utilizzato nei movimenti degli orologi, nei microassemblaggi, nelle pompe medicali o nelle scatole del cambio.


> Dimensioni standard
